Полимерные короноэлектреты: традиционные и новые технологии и области применения

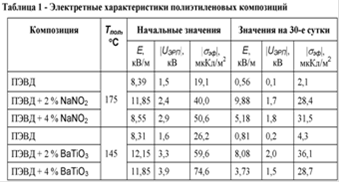

При электретировании в коронном разряде композиционных пленок и пластинок на основе полиэтилена и дисперсных сегнетоэлектриков при предварительном прогреве до температуры ниже плавления полимера (например, 90 °С), зависимости иЭРП от содержания различных сегнетоэлектриков имеют похожий вид и не зависят от температуры Кюри применяемых наполнителей (рис. 1). Это указывает на то, что сегнетоэлектрики не поляризуются и их влияние на электретные характеристики ПЭВД аналогично влиянию обычных дисперсных наполнителей. Значит, повысить электретные свойства полимеров можно вве-дением обычных порошкообразных наполнителей. Действительно, повышение содержания в композиционном материале дисперсного наполнителя сначала увеличивает, а затем снижает значения электретные характеристики полимеров. Для различных полимеров и разных типов наполнителя общий ход зависимости электретной разности потенциалов Uspn и других электретных характеристик композиций от содержания наполнителя сохраняется (рис. 2-5).

Повышение электретной разности потенциалов и других электретных характеристик полимерных композиций при введении малого количества (до 4 об. %) наполнителя можно объяснить рядом факторов.

Во-первых, при наполнении полимеров твердыми дисперсными наполнителями возникают новые структурные отклонения в полимерной матрице, способные служить ловушками носителей зарядов: граница раздела фаз, разрыхленный адсорбционный слой полимера вблизи поверхности наполнителя. Наполнение полимеров приводит к изменениям в характеристиках надмолекулярного структурообразования (размер, форма, тип распределения по размерам) и в плотности упаковки, так как твердые высокодисперсные наполнители могут служить зародышеобразователями кристаллов и причиной появления их несовершенств. Наполнители оказывают значительное влияние на подвижность различных кинетических единиц полимера и на спектр времен его релаксации. В присутствии наполнителей в полиэтилене образуются карбоксильные, карбонильные, пероксидные и гидропероксидные группы, возникающие в первую очередь на границе раздела полимера с поверхностью наполнителя. Кроме того, вследствие протекания механохимической деструкции при смешении компонентов композиции, появляются свободные радикалы, также способные служить энергетическими ловушками зарядов.

Во-вторых, в гетерогенных системах наблюдается эффект Максвелла-Вагнера - поляризация на границе раздела фаз, обусловленная разностью электропроводности двух компонентов системы.

В-третьих, вследствие адсорбции макромолекул полимеров на твердой поверхности дисперсных наполнителей снижается их подвижность, что значительно уменьшает скорость релаксационных процессов.

О роли границы раздела фаз в проявлении полимерными композиционными материалами электретных свойств говорит влияние на них удельной поверхности используемых наполнителей: чем выше значения Syd, тем сильнее и стабильнее проявляется электретный эффект.

Снижение электретных характеристик композиций при введении большего количества наполнителя (рис. 1-5) связано со следующими причинами. Во-первых, при окислении полимеров в поле коронного разряда появляются полярные группы, формирующие гетерозаряд. Во-вторых, уменьшение электретных характеристик полимерных композиций может быть объяснено простым снижением в них количества электретируемого компонента, т. е. полимера.
